WR3416-8智能照明控制柜安裝接線規范

     智能照明控制柜的選型有兩種途徑，一是利用甲方提供的照明柜，首先通過35導軌安裝在厚度超過1.5mm的安裝背板上。導軌的安裝必須在同一水平線上，如果導軌分多排安裝必須考慮到模塊的寬度，導軌上下排間預留出接線空間。每個導軌應該使用兩個以上的M4螺絲來固定。模塊的長寬高尺寸為126mm(L)×88mm(W)×66mm(H)，如果是甲方提供的控制柜，可以根據實際的控制回路數確定模塊的配置，然后就能確定控制箱的長寬高，箱體內一般需要配備空開（控制模塊供電的通與斷），熔斷器（短路保護），插座（設備調試人員筆記本供電），接線端子。二是選擇公司提供的成套控制柜，規格為600*600*200，35導軌，空開，熔斷器，插座，接線端子，都已經具備。

安裝接線/安全規范
    模塊使用信息，是寫給專業人員或者受過相關訓練人員的。這些人應該具備以下條件之一：
應該是熟悉自動化安全規范和設備的人員。
應該是操作人員或者受過實際操作訓練的人員。應該熟悉本手冊描述的操作規范。應該是負責安裝、維護的人員并接受過自動化設備維修訓練的人員；而且應該接受過如何設置電子設備進入運行模式、進行接地并標識的訓練。
為了能安全和正常的使用設備，首先請確保正確的運輸、儲存和裝配。

模塊安裝方式

控制箱體安裝完成后，模塊卡入

35

導軌中

模塊安裝方式

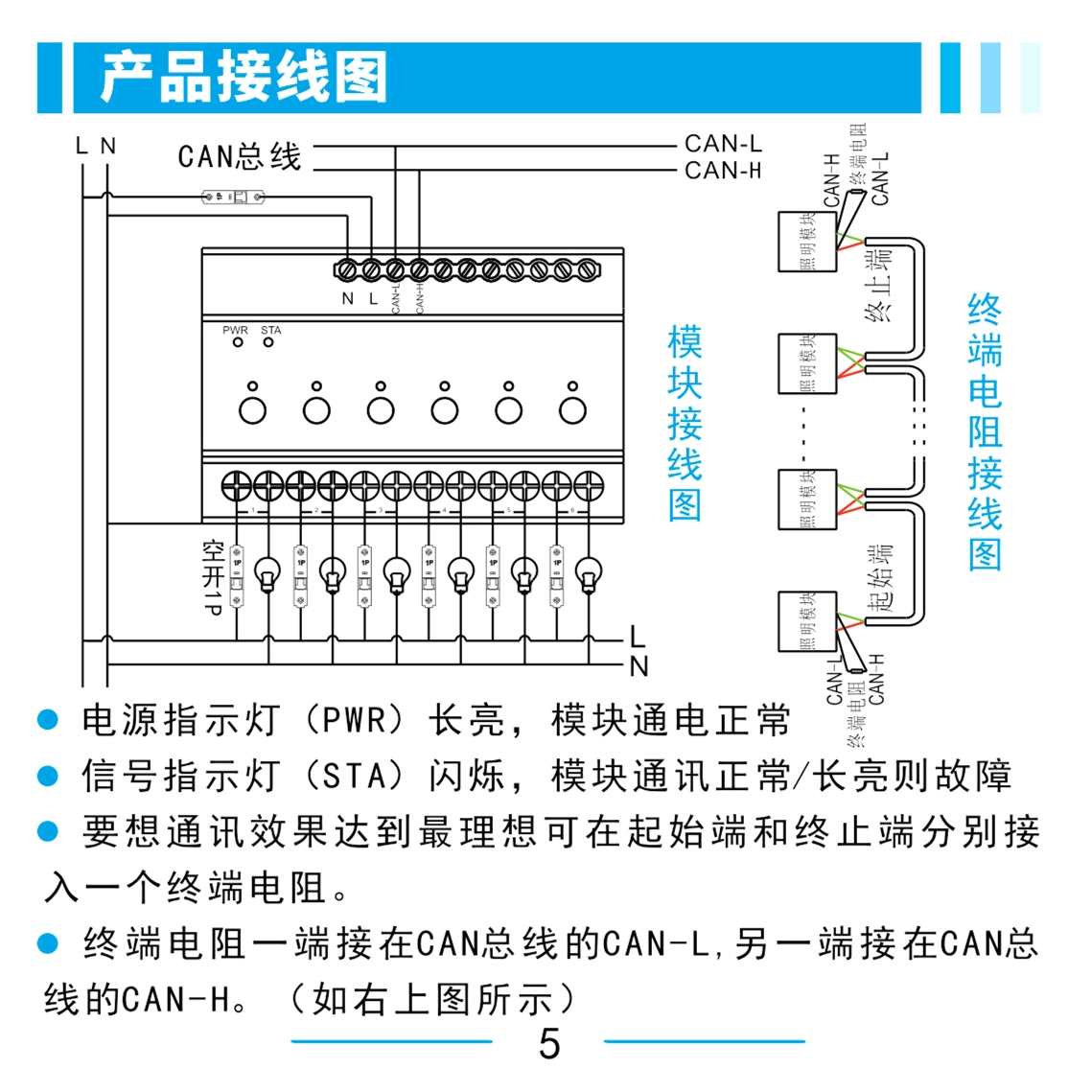

控制箱體安裝完成后，模塊卡入35導軌中。順序從左往右為控制器模塊WR3416-8/WRT-3400開關調光驅動模塊WRT4244-803可編程定時器WRT3540K-803。如下圖
