WJ2090型單燈節能控制器 無線監控單元

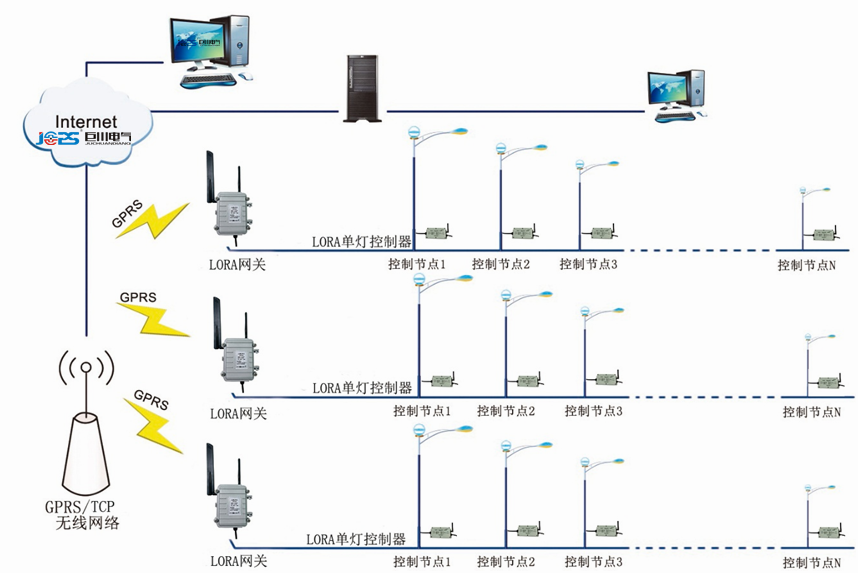

      由主站管理中心、監控主機和路燈盞內的控制單元(單燈無線控制器)組成，可實時監測每一盞燈工作狀態，準確發現是否有損壞的路燈，可根據實際照明需要，配合調壓節能設備，對路燈進行控制開關燈、節能操作，各個現場控制單元具有本地管理和中繼服務雙種職能，集中單元則負責無線網絡信息匯集和主站命令下發。
主站監控中心同監控主機間采用無線GPRS通訊方式進行數據交互，監控主機與單燈控制單元間彩電力載波通訊方式。

WJ2090技術參數:

性能特點：
實時控制：可實時控制每盞開關
本地控制：回路控制，支持本地操作
定時控制：自動計算當?shù)厝粘鋈章鋾r間進行相應的開關控制
光控控制：接入光探頭，根據光強度進行相應的開關控制
三相電采集/擴展電流電壓采集模塊
2路開關量采集/非法開門、紅外檢測、煙感或接觸器狀態等
通過GPRS與上午控制中心通訊
通過433MHz與下行單燈控制器通訊
信息恢復：設備遇到異常更換后無需重新配置信息，直接替換，維護簡單。設備重啟可保持掉電前的狀態。
調光精度：高達16位調光精度，舒適柔和緩變的調光效果。場景緩變過程時間可設0～1800秒。
安全設計：獨到的輸出控制電路設計，可以徹底關斷可控硅的漏電流，進一步保障了設備和人身的安全；消除了行業內控制可控硅調光LED等負載時，關斷后會有微弱余亮或閃爍的現象。
電流檢測：選配功能，內置電流檢測功能?？赏ㄟ^電腦實時監控各回路工作電流值，真實反饋回路亮度狀態，遇到電流異常情況報警提示，方便檢修。
狀態顯示：LED指示CPU、通信狀態及每個回路工作狀態

安裝接線圖


   監控主機安裝于控制箱內，接線圖如下，集中單元接線端子分為上下兩層，下層接口為電力載波通信接口，接在控制箱內三相電源輸入開關的輸出端。如果控制箱為單相輸入，則將LA，LB，LC對應接線端口并接之后接單相相線。上層接口為供電電源輸入接口和RS485接口。供電電源采用24DC電源，正負對應接在照明監控終端電源輸出端即可。

  單燈控制器接線：單燈控制器時，必須嚴格按照路燈位置與控制單元地址對應關系表進行安裝，控制單元安裝于路燈燈桿內，單燈控制器共引出3根連接線，分別為L紅線，L1黃線，N綠線，L接火線，L1接照明燈的輸入端，N并接在照明燈的零線上，接線完畢后，將控制器至于燈桿內并固定好。

     更多WJ2090型單燈節能控制器 無線監控單元產品信息，選型報價歡迎咨詢巨川電氣。
