建筑夜景照明控制系統手法的運用取決于受照對象的質地、形象、體量、尺度、色彩和所要求的照明效果、觀看地點以及與周圍環境的關系等因素。照明手法一般包括光的隱現、抑揚、明暗、韻律、融合、流動，與色彩的配合等。在各種照明手法中，泛光燈具的數量、位置和投射角是關鍵問題。巨川電氣專業生產智能照明控制器，智能照明模塊，智能照明控制系統，路燈控制器，路燈控制系統，泛光照明控制器，景觀照明控制器，經緯度時控照明控制器等，歡迎廣大新老客戶來電咨詢洽談！

　　烏鎮景區泛光照明工程

　　如下圖：表示對不同的受照對象的體形，從不同的觀看方位(A)和不同的泛光燈具 (B)的數量、位置和投射角所產生的照明效果。一般來說，用分隔的成組泛光燈具沿同一方向向受照對象投射，或從兩個方向以對比的色調投射，都可以得到增強立體感的效果。

　　在夜晚，建筑和雕塑細部的可見度主要取決于亮度，因此泛光燈具根據需要可以遠距離或近距離設置，也可以顯露地或隱蔽地設置。遠距離投射可以改進亮度的均勻性；近距離投射則能強調受照面的細部和質地。對整個受照面來說，其上部的平均亮度為下部的2～4倍時，可使觀察者產生上下部亮度相等的感覺。

　　如何防止泛光照明中的眩光

　　引起眩光的主要因素有：光源的亮度；光源的位置；與周圍照明環境的對比；光源的外觀大小與數量等，那么在泛光照明設計中如何控制不舒適眩光呢？在一些城市的沿街商店，經常會看到招牌、廣告標牌都采用泛光照明，但是選用燈具的亮度與周圍環境的反差太大，角度安裝不合理，以及許多標牌的表面采用鏡面處理，這都造成了不舒適眩光，所以說在招牌、廣告標牌的照明設計時，要考慮到周圍的照明環境，招牌的照度一般在100～500lx。

　　為了保證具有較好的均勻度，安裝招牌、廣告牌上面的燈具間隔應是托架長度的2.5～3倍，如果間隔太寬的話，則會產生扇形的亮區。如果采用側面照明，要考慮燈具的遮擋，使不需要的光盡可能的減少。在對建筑物的泛光照明中，基本上是將燈具從下向上照射，不太容易造成眩光。

   巨川電氣泛光照明控制系統選型：

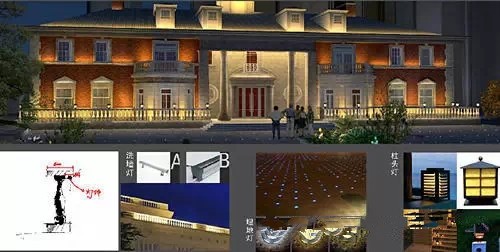

　　泛光照明燈具在建筑物上的安裝位置

　　上海三山會館：沿新舊兩館均勻分布埋地射燈，夜間的泛光照明使老館的百年滄桑與新館的晶瑩剔透，在夜空中交相輝映，流光溢彩

　　在建筑物的裝飾照明中，是用盡可能多的光，在少產生或不產生不舒適眩光的條件下，使建筑藝術得到充分體現。在建筑物泛光照明設計時，要根據建筑物表面的材料、平滑程度和造型選擇光源和燈具。燈具的位置盡可能地安裝在店牌或裝潢物的后面，使燈具避開人們的視線，但必須考慮整體照明效果，不能造成陰影。在無法避開視線的情況下，盡可能的使燈具不破壞建筑物的整體效果。

建筑物的泛光照明同周圍環境相配合

　　如果對城市干道兩旁的高大建筑物都采用同一種照明方式，那么就會給人一種平淡無味，甚至呆板的感覺。那么如何解決這種現象呢？

　　第一，要考慮到建筑物的材料與燈具的光源相結合，建筑物泛光照明照度一般在15～450lx之間，大小取決于周圍的照明條件和建筑材料的反射能力；

　　第二，要考慮建筑物的造型與光源的色彩相結合。根據建筑物的造型可選擇彩色照明，在建筑物的正面和側面之間造成明顯的顏色反差，增添一種節日氣氛；

　　第三，建筑物泛光照明與霓虹燈照明相結合。對于建筑物單是泛光照明還不夠，還可以配合霓虹燈照明，在一座建筑大廈的照明設計中，群樓部份可用霓虹燈進行裝飾，主樓可采用泛光照明，*部根據建筑物的造型選擇霓虹燈，形成一種主體式照明效果。特殊的建筑可以配以特殊的燈光效果使建筑與環境相得益彰。

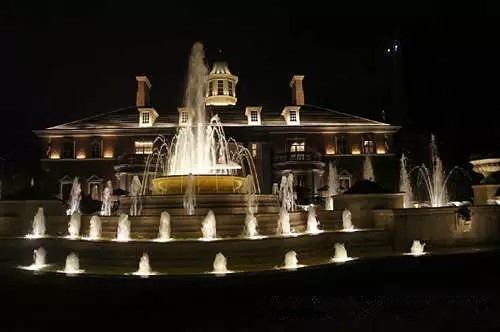

　　惠州中洲央筑花園項目啟動區泛光照明項目賞析

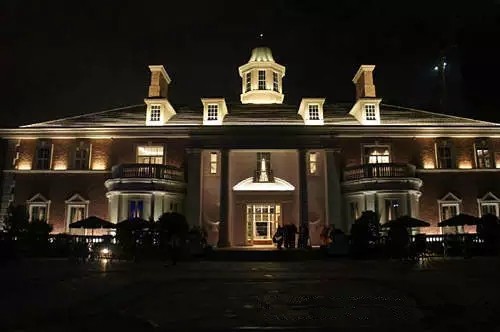

　　會所為歐式古典風格的建筑，以官頂、羅馬立柱和護欄、門廊、噴泉等設計元索為建筑主體，突出連筑高貴典雅、莊貢大氣。因此在燈光的設計上就要體現出瑰筑的氣質。

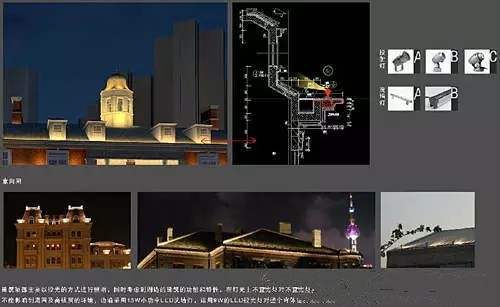

　　在建筑照明設計部分，設計師結合整體照明設計理念，突出建筑群頂部的燈塔。燈塔的照明以內透和外投光相結合，并恰當?shù)匕盐蘸脙?nèi)透光和外打光之間的對比及色溫區分。弱化了屋頂瓦片及燈塔連接部分的燈光，期望通過韻律的燈光體現出酒店休閑的氛圍。

運用靜態投光和閃爍點光的方式塑遭歐式古典建筑的皇家氣質展現高雅、輝煌、大氣的視覺效果讓飽滿、濃郁的燈光藝術與建筑風格相結合在遵循以人為本、節能環保的原則下最大程度地彰顯項目的獨特性和藝術性。

　　在景觀照明設計部分，設計師充分關注水體的照明體現，并用100-300W的噴泉水池?zé)魧⑺w營造成晶瑩剔透的水立方，在夜間傳遞水波粼粼的恬靜意境。在會所屋頂?shù)臒艄馓幚砩?，設計師期望用LED投光燈光隱約地將屋頂鋼結構體現出來，并可以在節假日實現特定色彩變幻效果。眾多數量的LED點光源結合成面光，需要精準的照明器具和燈光智能控制系統。

巨川智能照明控制系統產品應用領域

產品廣泛應用于應急照明回路、 景觀照明、 航空照明、 場地照明商廈、學校、公園、體育館、展覽館、工業園區、機場、鐵路、車站、變電站等地的燈光控制、消防聯動、能耗監測和節能管控！

二、功能特點

1. 1-12路繼電器開關輸出單元

2. 自帶場景控制器，多達128個場景

3. 每個回路具有燈具保護延時（0-60分鐘）

4. 每個回路具有分批開啟延時（0-25秒）

5. 繼電器開關可手動控制

6. 具有遠程編程和管理功能

7. 設備重啟可選擇已開的場景或指定的場景

三、巨川智能照明控制系統安裝連接

1． 安裝條件

安裝位置要通風良好，注意防潮、防震、防塵。

2． 接線規格

l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線

l 485總線連接線：采用超五類線或4芯雙絞線

3． 巨川智能照明控制系統典型系統連接

該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。

四、JCT型系列智能燈光控制器接線圖

1、輸出控制常開觸點AC250V/16A(注：負載接線示意圖)

2、運行和通信狀態指示。

3、手動控制開關,現場實驗按鈕。

4、工作電源：V ,V-：DC12V；VCC,GND：DC12V/ 2A；電源和智能照明模塊對應V 連接VCC，V-連接GND，B0,A0,RS-485通信接口,主要與后臺總線連接，智能照明控制模塊BO,A0之間對應手拉手方式連接，接線圖上未標明的在對應模塊上標示有，KEY為開關量連接型號，B1,A1為抄表連接型號，DS1為溫度采集連接型號，I1,I2根據現場編程設定
