JCT.ZM06 智能天文控制器接線圖集成了數字化、智能化、網絡化技術，用于照明節能控制系統，實現照明燈具，節能設備、城市亮化系統的自動控制。控制器采用高亮度液晶（LCD）顯示，全中文界面操作，操作簡單，運行可靠。

該控制器以高速微處理器為控制核心，集天文時間控制、定時控制、節假日時間控制、雙通道多時段分時控制等功能于一體。系統參數調整方式靈活多樣，即可由控制器前面板按鍵手動調節、又可通過或PC機進行現場調整或?qū)崿F(xiàn)遠程控制。

巨川電氣智能路燈控制器采用計算機芯片管理，控制策略為：時間控制和光控。

1）依據經緯度算法計算得出當?shù)厝粘鋈章鋾r間，根據一年四季變化規律自動調整。

2）具備開關時間調整定時功能，每路帶4段定時設置，用戶可根據當?shù)丨h(huán)境條件和氣候條件靈活調整時間控制。

3）具備光輔助控制，如遇陰雨天適當調整開關時間，保證道路正常照明。

4）具備星期工作控制模式，遇重要節日和特定巡視而特定設置開關燈時間。

5）帶RS485通訊接口，應用Modbus通訊協議,可實現遠程控制開關。

6）配置液晶顯示，清晰明了；各輸出回路的運行指示和手動自動轉換功能。

7）保證各輸出回路相互隔離，獨立使用。

8）采用開關電源供電，寬電壓范圍達到AC85~265V，具有防雷、抗干擾能力強。

9）采用超級電容，無需更換電池，使用壽命長。

10）12路 16A大功率繼電器輸出，可直接帶負載或控制交流接觸器

 智能天文控制器功能強大，穩定性好，是一種劃時代的高科技產品。其結構緊湊、電路先進、使用方便、可靠性高；同時兼俱了PLC控制器的功能強大和時間控制器的調整方便雙重優點。可廣泛用于市政道路、鐵路、車站、貨場、燈塔、港口、礦山、工廠廠區、航標、燈光廣告及部隊營房等所有室外照明的自動控制，它可有效改善照明控制質量，減少維修工作量；也能很好地節約電能。

性能特點

◆ JCT.ZM06智能天文控制器根據天文規律設計。內嵌專業天文計算軟件，可按照一年四季太陽升落的時間及各地所處的經緯度，自動模擬當?shù)氐娜照找?guī)律，精確計算出每一天的日出、日沒時間。通過精確萬年歷時鐘及修正運算等復雜程序，實現對設備的自動控制?？朔艘话銜r間控制器需經常人工修正的弊端；

◆ 在線可編程時間控制模式，即可選擇一般意義上的定時器控制，也可選擇天文時間控制，或者是兩種時控模式的邏輯組合；

◆ 具有節假日控制功能，可選擇周控制模式或假日控制模式。對一年365/366天中的任意一天，均可獨立設置控制時段；

◆ 雙通道多時段分時控制功能，每一通道均有8個獨立的控制時段可供設置；

◆ 內嵌高精度實時日歷和時鐘，即使在工業現場等極端惡劣工作環境中，仍保證時鐘誤差<2分鐘/年；

◆ 完善的時鐘備用電源冗余設計保障措施，保證突發情況下（異常斷電、電池?fù)p壞）時鐘的穩定運行；

◆ 具有全漢化液晶圖形式人機接口界面（GUI）：使控制器的調試、維護工作變得簡單易行；

◆ 具有長時間穩定而可靠連續運行的能力：采用主流的主從式雙CPU架構，主CPU完成菜單顯示、參數調整、通訊等工作，從CPU負責復雜的核心軟件模塊的算法計算；

◆ 具有完善的自校、自檢、以及實時控制功能；

◆ 具有工業標準的RS232/RS485通訊接口，應用ModBus通訊規約，實現“遙控、遙測、遙信”功能；

◆ 模塊化結構設計，阻燃ABS外殼，結構緊湊，安裝方便。

技術指標

電源         ( 85～265 )VAC

整機功耗      <3W

時鐘誤差      <2分鐘/年(－40°C～＋80°C)

工作條件      溫度：－20°C～＋70°C

              濕度：20%～90%

存儲條件      溫度：－30°C～＋80°C

繼電器輸出    5Amp  AC220V

外形尺寸      145mm×90mm×73mm

通訊          串行口：RS232

              通訊規約：ModBus

              波特率：4800/9600

              停止位：1位

              地址：1－250

1．2技術指標

供電電源：AC 220V

使用環境：溫度 -40~85℃ 濕度< 90%

接點輸出： 16A繼電器輸出

光感輸入：光敏電阻

通訊方式：Modbus標準接口RS485

安裝方式：導軌式安裝

型號尺寸選型：

4路 JCT.ZM04  126×88×66 mm

6路 JCT.ZM06   144*88*66mm

8路 JCT.ZM08  185*88*66mm

12路 JCT.ZM12  265*88*66mm(長*寬*高)

注：單位mm

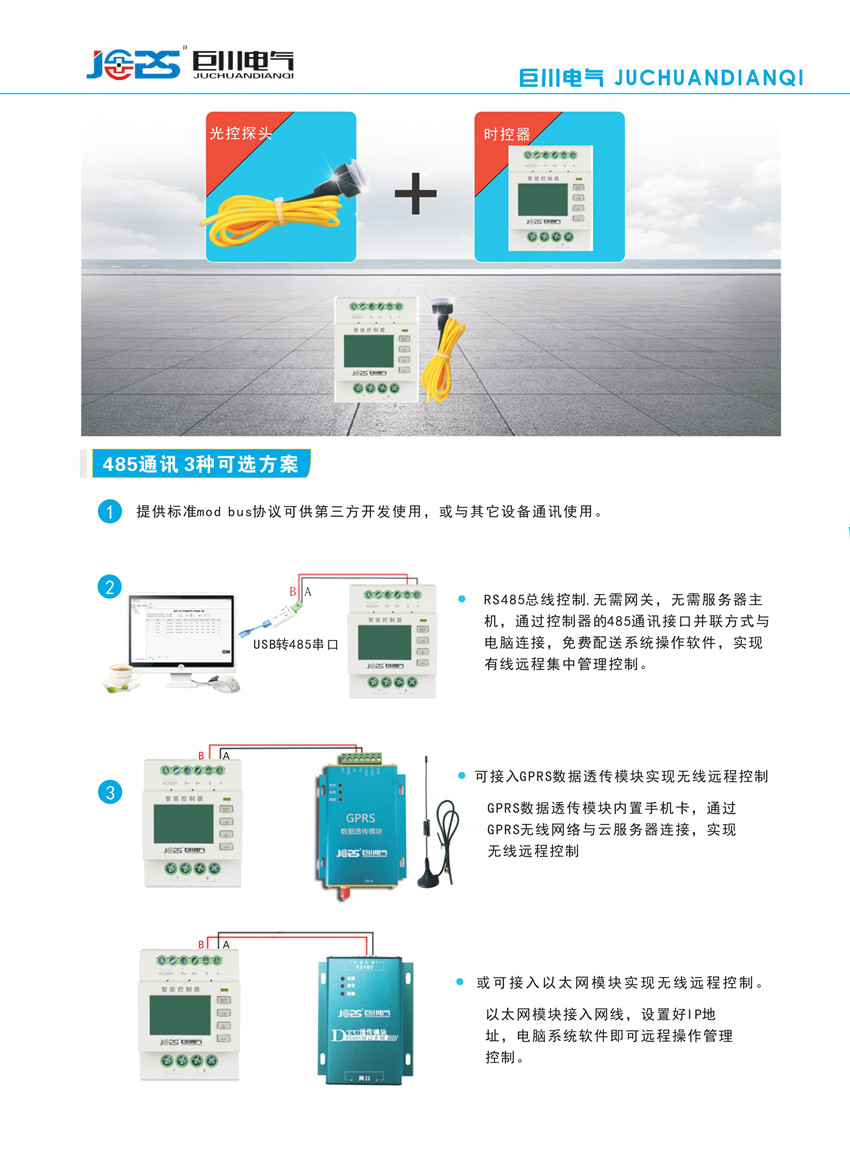

智能路燈控制器接線圖：
