巨川電氣EPX-410D商場智能照明控制方案EPX-420D    來源:http://www.cc10085.com/

巨川電氣有限公司專業EPX-410D商場智能照明控制方案EPX-420D，智能照明開關模塊廠家，智能照明控制系統，照明智能控制模塊，智能照明控制模塊，路燈照明智能控制模塊，路燈控制器，智能照明控制器， 價格實惠，質量穩定，技術先進，專業可靠?，F(xiàn)貨存庫☆批發價格，生產廠家，實惠的價格！，每一位客戶都買到一個稱心如意的產品，“保證產品質量，保持一級信譽”的經營理念，堅持以客戶為本的原則為廣大客戶提供優質的服務。

90%以上的國際五星級飯店皆使用Lite-Puter的燈光控制系統

主要產品：

EDX系列輸出模塊

EPX-210D/ EPX-216D/ EPX-220D/ EPX-410D/ EPX-416D/EPX-420D/ EPX-430D/ EPX-810D/ / EPX-820D/ EPX-830D/ EPX-1210D/ EPX-F05D/EPX-612b

EDX-912B /EDX-1212B/EDX-120B

DMX系列輸出模塊

DX610/626/DX627/ DX610/626/ DX12227/DX122/  DX1230  DX1228   DX830EPX-816D

產品應用領域：

產品廣泛應用于應急照明回路、 景觀照明、 航空照明、 場地照明商廈、學校、公園、體育館、展覽館、工業園區、機場、鐵路、車站、變電站等地的燈光控制、消防聯動、能耗監測和節能管控！

RL/50-4.16.NF繼電器控制模塊價格，RL/50-4.16.NF繼電器控制模塊型號，RL/50-6.16.N繼電器控制模塊廠家，

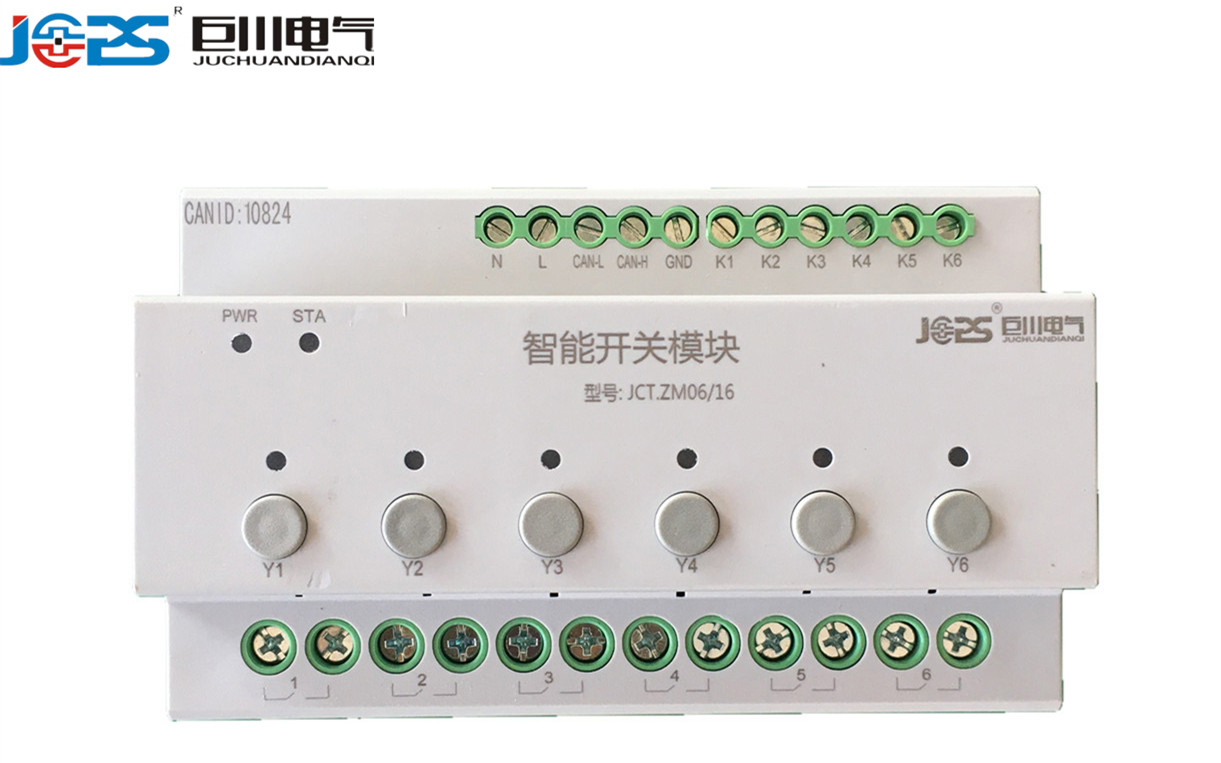

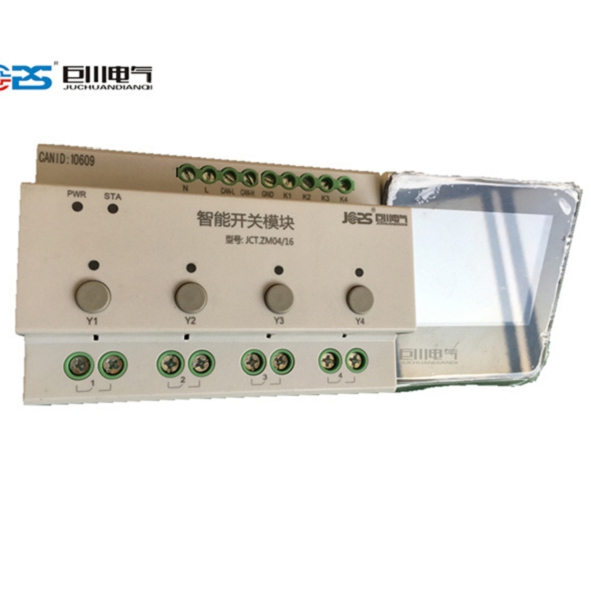

功能特點

1. 1-12路繼電器開關輸出單元

2. 自帶場景控制器，多達128個場景

3. 每個回路具有燈具保護延時（0-60分鐘）

4. 每個回路具有分批開啟延時（0-25秒）

5. 繼電器開關可手動控制

6. 具有遠程編程和管理功能

7. 設備重啟可選擇已開的場景或指定的場景

三、安裝連接

1． 安裝條件

安裝位置要通風良好，注意防潮、防震、防塵。

2． 接線規格

l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線

l 485總線連接線：采用超五類線或4芯雙絞線

3． 典型系統連接

該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。

1、輸出控制常開觸點AC250V/16A(注：負載接線示意圖)

2、運行和通信狀態指示。

3、手動控制開關,現場實驗按鈕。

4、工作電源：V ,V-：DC12V；VCC,GND：DC12V/ 2A；電源和智能照明模塊對應V 連接VCC，V-連接GND，B0,A0,RS-485通信接口,主要與后臺總線連接，智能照明控制模塊BO,A0之間對應手拉手方式連接，接線圖上未標明的在對應模塊上標示有，KEY為開關量連接型號，B1,A1為抄表連接型號，DS1為溫度采集連接型號，I1,I2根據現場編程設定

5、RM/50-6.20.SF智能照明模塊擴展接口

四、智能照明控制模塊系列智能燈光控制系統網絡拓?fù)鋱D：

設備安裝應嚴格按照接線標識和端子的插接方向安裝，剝開的金屬線頭（8mm）應保證完整的放入端子的接線孔中，再擰緊鏍釘，安裝時應避免剝開的金屬線頭過長外露或緊固鏍釘松動，否則將會引發嚴重事故。安裝線徑建議選擇多股BVR線（線徑據實際負荷選擇）。

1． 安裝條件

安裝位置要通風良好，注意防潮、防震、防塵。

2． 接線規格

l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線

l 485總線連接線：采用超五類線或2芯雙絞線

3． 典型系統連接

該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。

智能照明控制模塊安裝連接

1． 安裝條件

安裝位置要通風良好，注意防潮、防震、防塵。

2． 接線規格

l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線

l 485總線連接線：采用超五類線或4芯雙絞線

典型系統連接

該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。

1、輸出控制常開觸點AC250V/16A(注：負載接線示意圖)

2、運行和通信狀態指示。

3、手動控制開關,現場實驗按鈕。

4、工作電源：V ,V-：DC12V；VCC,GND：DC12V/ 2A；電源和智能照明模塊對應V 連接VCC，V-連接GND，B0,A0,RS-485通信接口,主要與后臺總線連接，智能照明控制模塊BO,A0之間對應手拉手方式連接，接線圖上未標明的在對應模塊上標示有，KEY為開關量連接型號，B1,A1為抄表連接型號，DS1為溫度采集連接型號，I1,I2根據現場編程設定

常見故障處理

1、電源故障 ----- 檢查輸入AC220V電源是否連接或連接正確；

2、無輸出控制----檢查輸出控制線是否連接正確；

3、控制器不工作 ----檢查開關DC12V電源是否連接正確；

4. 無通信-----檢查通信線路、通信端口安裝是否正確；

智能照明控制模塊使用提示：

1、安裝前請認真閱讀產品使用說明書。

2、嚴禁擅自拆封產品。

3、本裝置必須由具有專業資格的人員進行安裝作業。

4、嚴禁濕手操作控制器，以防發生電擊事故。

5、不要安裝在外磁場大于5倍的地方，否則會導致產品不正常工作。

6、產品安裝場所應無爆炸危險、無腐蝕性氣體、并應注意防潮、防塵、防振動和避免日曬。

7、安裝前請檢查產品是否相符，并按說明書要求進行調試，產品功能正常、動作可靠、確認完好無損，方可安裝。

8、本產品沒有短路、漏電、過流保護功能，使用時工作電源及輸出回路要使用相應的過載、漏電、短路保護電路。

9、產品投入運行后，使用單位應作運行記錄，并建立相應的管理制度，

10、其它未盡事宜，請按電器標準的使用要求使用。
