巨川電氣--數據中心機房監控系統設計 來源：http://www.cc10085.com/

隨著企業信息資源整合的加速發展，由此引發的數據中心的需求在增長，同時我們看到數據中心成為一個企業獨立的勢力，成為一個企業的基數代碼，企業反過來對數據中心的物理載體，對它的可用性提出更高的要求，進而對它的運作效率提出新要求。其中動力環境綜合監控系統已經成為企業數據中心建設中的重要組成部分。
下面我們提出數據中心機房動力環境綜合監控系統的解決方案
      系統架構：
       動環監控系統，一般采用二級架構“監控中心－監控單元”。

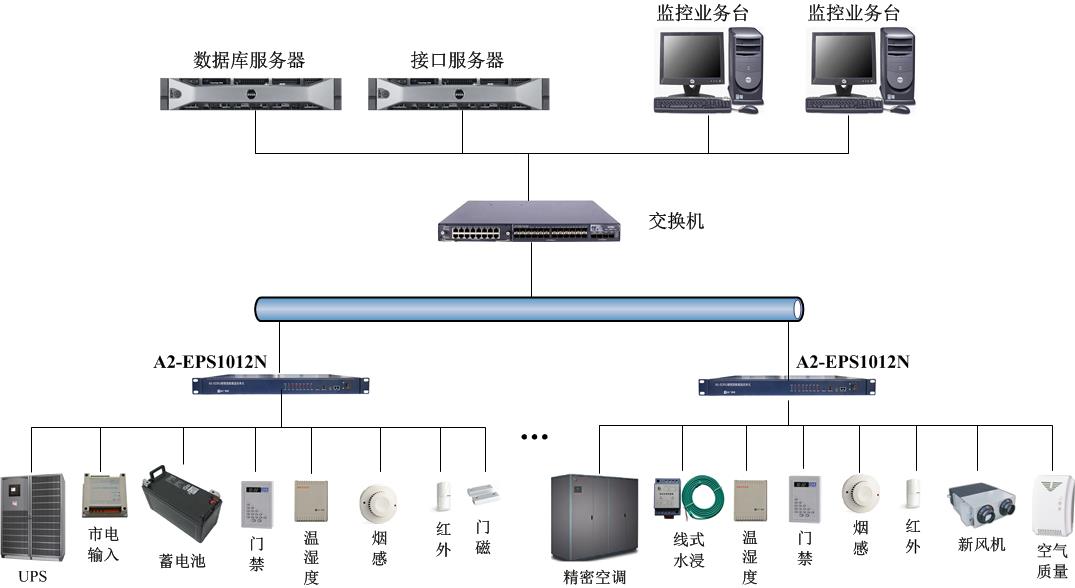

        系統架構圖如下所示：

      監控中心：
        監控中心放置服務器、工作臺計算機及網絡設備、打印機等外設，為滿足語音、聲光、短信、電話等多種報警功能，可添加各種報警設備；
        配置清單：

設備名稱	配置說明	備注
監控服務器	1套	無視頻可配置工控機，有視頻建議配置機架式服務器
液晶顯示器	服務器配套	工作站
工作站	1臺	用戶可自備
動環管理軟件	1套	MACAM V3
短信報警	1套	可選，用戶自備SIM卡
聲音報警	1套	可選
電話語音報警	1套	可選
其他（交換機、機柜、操作臺等）	1套	可選

監控單元：
機房監控單元現場傳輸一般采用TCP/IP方式，傳輸組網設備統一采用集中數據采集器A2-EPS1012N或A2-EDSU，具體數量根據監控內容、采集方式、測點數量而定。

監控對象	采集設備	配置說明	配置數量
三相電壓	三相電壓傳感器	1路市電或1臺配電柜	1
直流電壓	直流電壓傳感器	1組蓄電池	1
電量參數	智能電表	1路市電或1臺配電柜	1
溫濕度	溫濕度傳感器	20平米－40平米	1
水浸傳感器	針式水浸傳感器	1臺空調下方或1個漏水點	1
水浸傳感器	線式水浸傳感器	1臺空調下方或1個漏水點，按空調周長配置感應繩長	1
消防	煙感	20平米	1
普通空調	空調狀態檢測器	1臺掛式或柜式空調	1
普通空調	空調紅外遙控器	1臺掛式或柜式空調	1
防盜	紅外	1個門	1
	門磁	1個門	1
	斷線告警器	空調室外機、蓄電池、天饋線等	1
	位移偏差傳感器	1臺空調室外機	1
視頻	網絡攝像機	1個30平米機房配置1個，室內有吊頂可配置半球，無吊頂可配置槍機，室外可配置槍機或球機	1
門禁	門禁	1個門配置1套門禁（單門門禁控制器、讀卡器、鎖、電源、開門按鈕）	1
集中監控采集器		A2-EPS1012N或A2-EDSU	1臺或多臺
