智能照明模塊配電箱安裝接線圖圖
本文對配電箱安裝中的智能照明模塊、智能照明控制器做了產品解析，如何接線，包括配電箱安裝接線等問題。

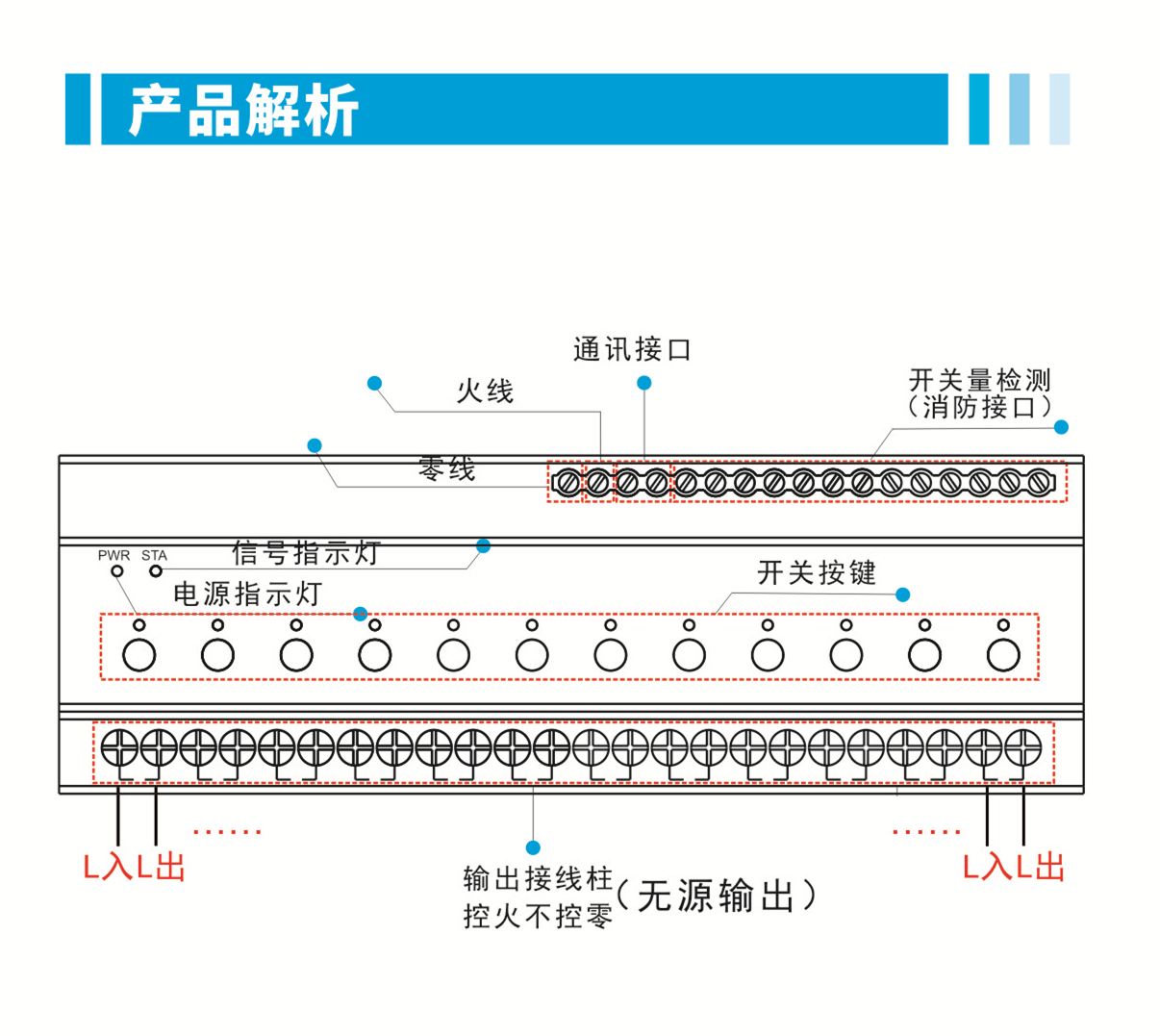

產品解析：
火線零線這里是220V電源進項。
CAN-L,CAN-H是通訊接口；
開關量檢測消防接口；
下端是輸出端，火線

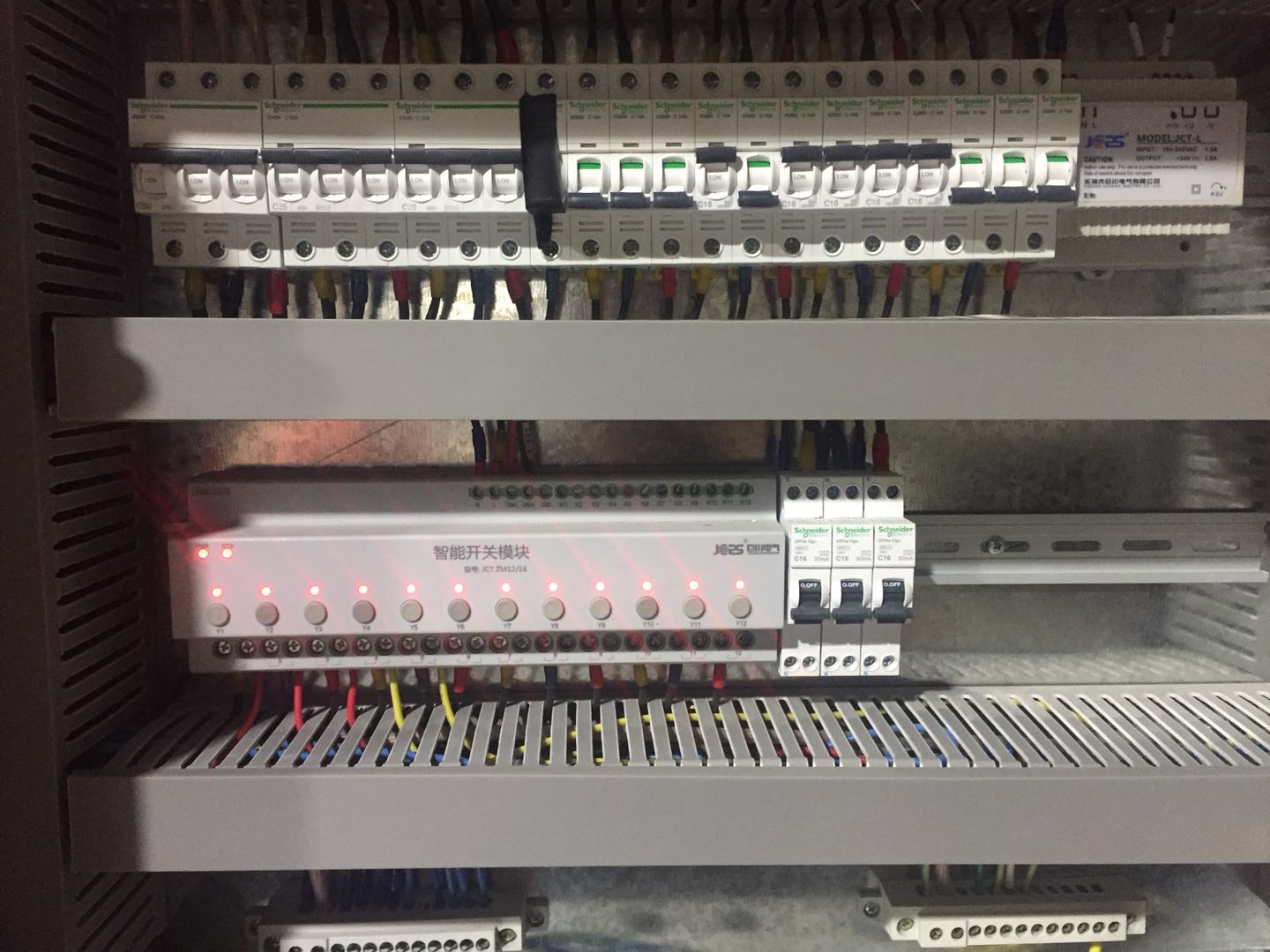

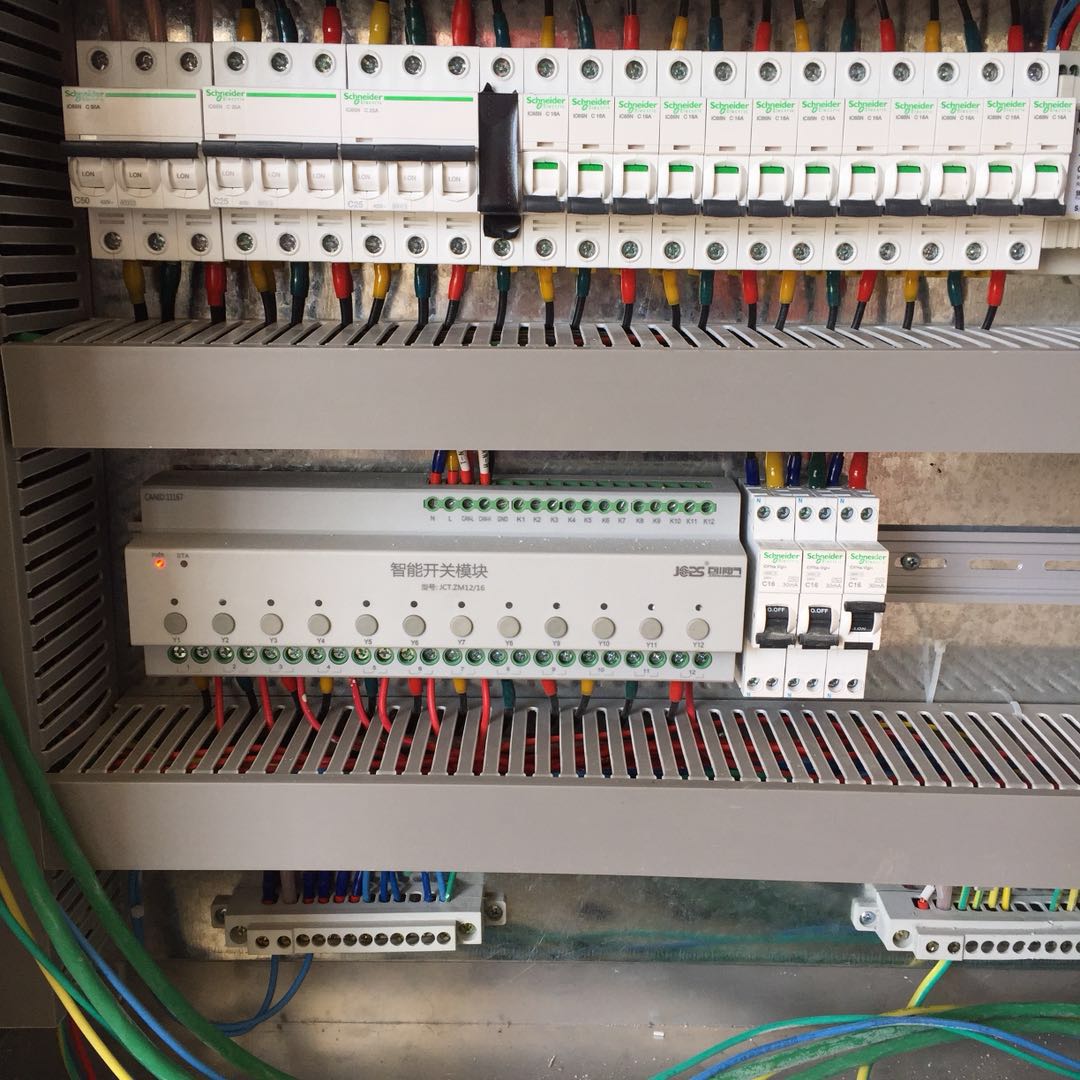

智能照明模塊配電箱安裝接線圖圖：
智能照明控制器接線圖：
| 智能照明模塊常見問題解決方法： | |
| 常見問題 | 解決方法 |
| 模塊電源燈不亮 | 模塊電源接線是否有錯，模塊工作電源AC220V，N端子口接零線，L端子口接火線 |
| 手動按鈕操作后，回路控制無效 | 照明模塊具備防誤操作功能，按鈕需要長按一秒控制才生效。 |
| 模塊通訊不上，指示燈長亮 | 線檢查線路是否接錯，模塊CAN-L/CAN-H接口連接對應設備的AN-L/CAN-H接口。通訊總線連接方式為手拉手，若指示燈還是常亮，則需要用終端電阻在CAN總線末端短接CAN-L和CAN-H. |
| 消防信號進來，模塊回路不工作 | 消防信號發送到模塊需要加一個中繼器，將24V消防信號轉化無源信號，再連接GND、K1、KN。 |
